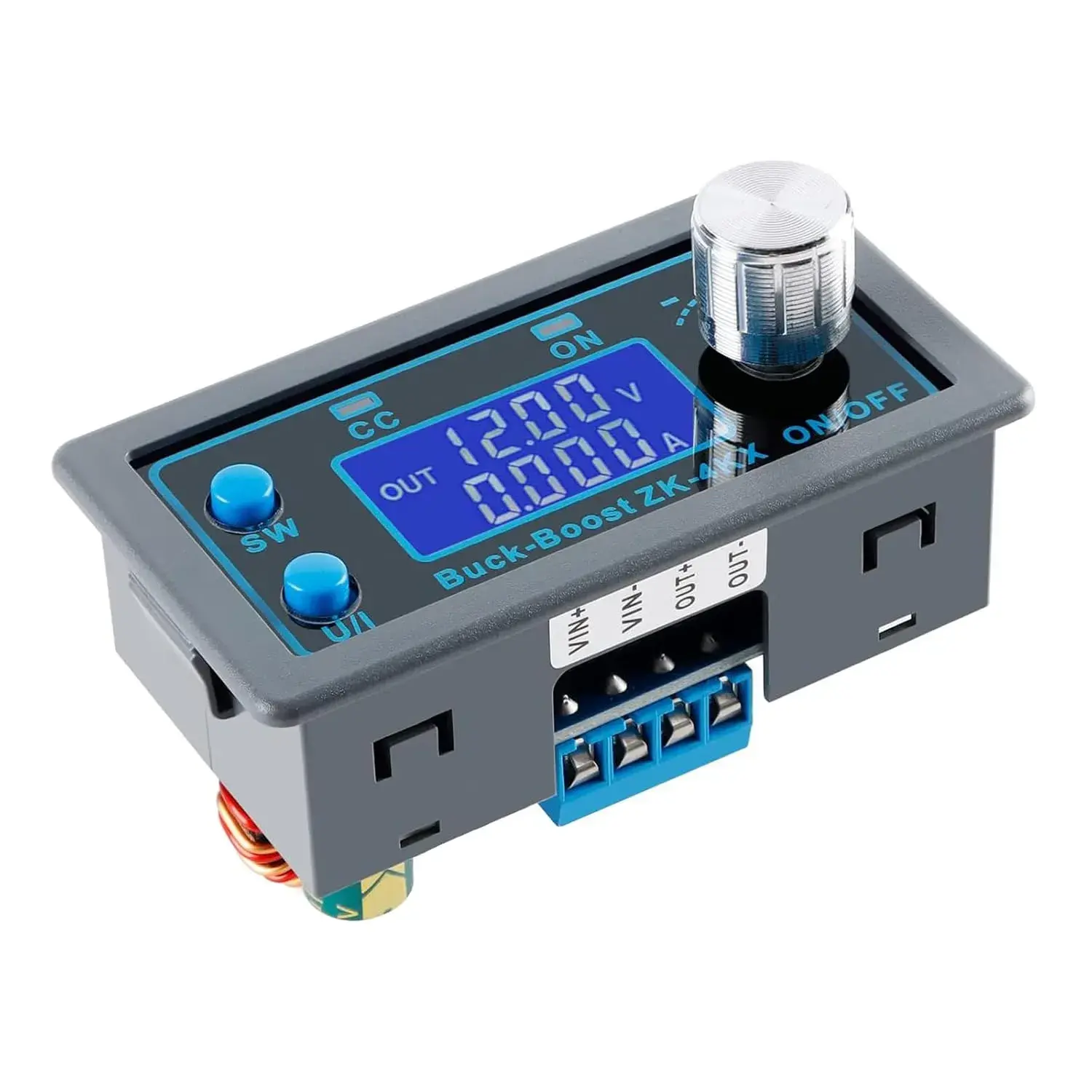

Программируемый электронный 35W/50W модуль
DC-DC CC/CV AUTO BOOST BUCK
Вход 5.5~30V, Выход 0.5~30V/0A~4A
Параметры:
Входное напряжение: DC 5.5~30V
Выходное напряжение: DC 0.5~30V
Выходной ток макс.: 4.1A (>3A с доп. охлаждением)
Вых. мощность: 35W (35W~50W с доп. охлаждением)
Измерение вых. напряжения: 0.01V
Измерение вых. тока: 0.001A
Точность уст. напр.: ±0.5% + 1 знак
Точность уст. тока: ±0.8% + 3 знака
Эффективность (макс): 88%
Рабочая частота: 180кГц
Дисплей ЖК: 1.44"

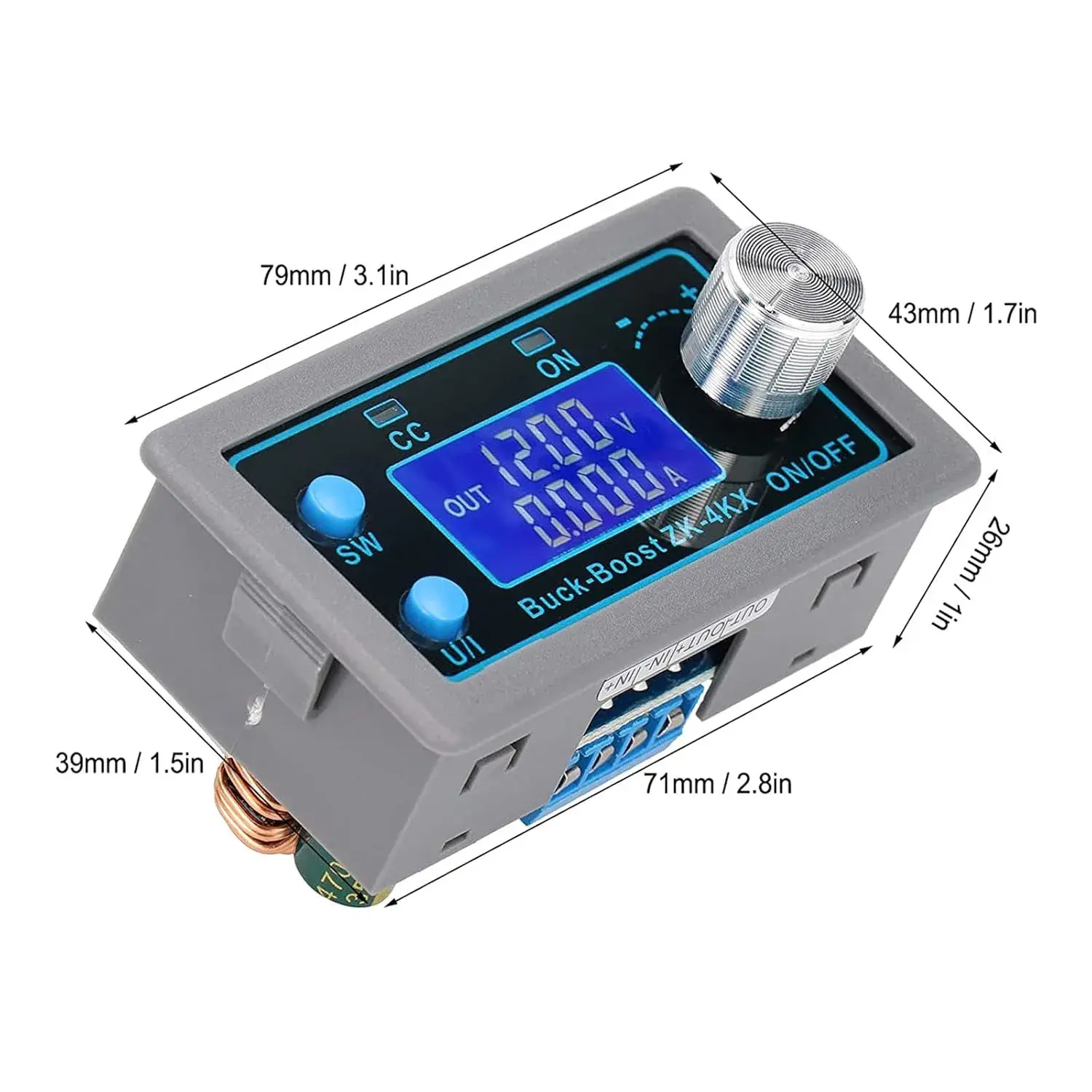

Размеры модуля, мм: 79 * 43 * 26
Описание:
Лабораторный блок питания — это специализированное устройство, предназначенное для обеспечения стабильного и регулируемого источника электрического напряжения. Он часто используется в научных исследованиях, образовательных учреждениях и в электронике для тестирования и разработки различных устройств. Данный блок питания может быть как повышающим, так и понижающим, что делает его универсальным инструментом для работы с различными электронными модулями и схемами. Программируется выходное напряжение и ограничение по току. Выходные пульсации малы, имеется PI-фильтр.

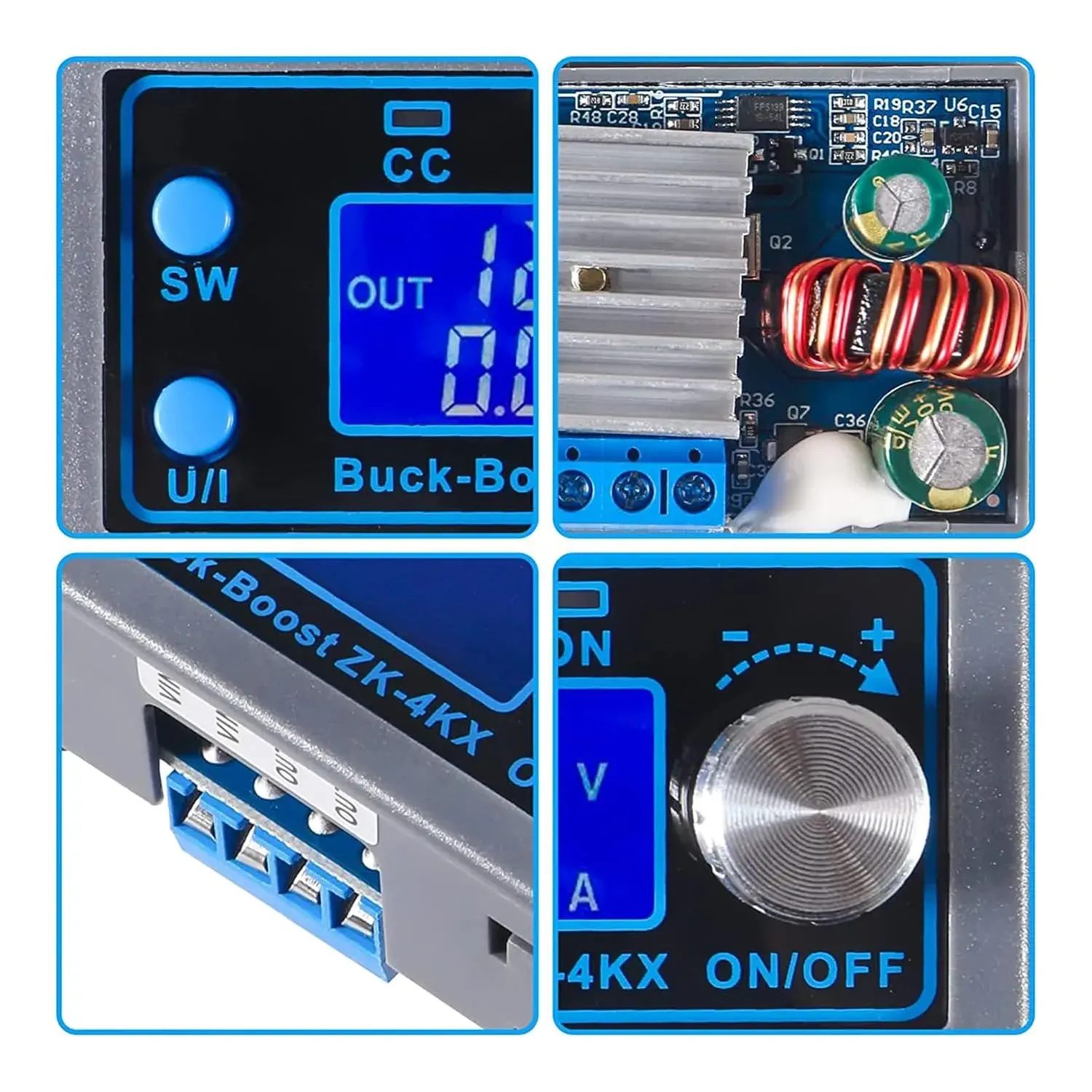

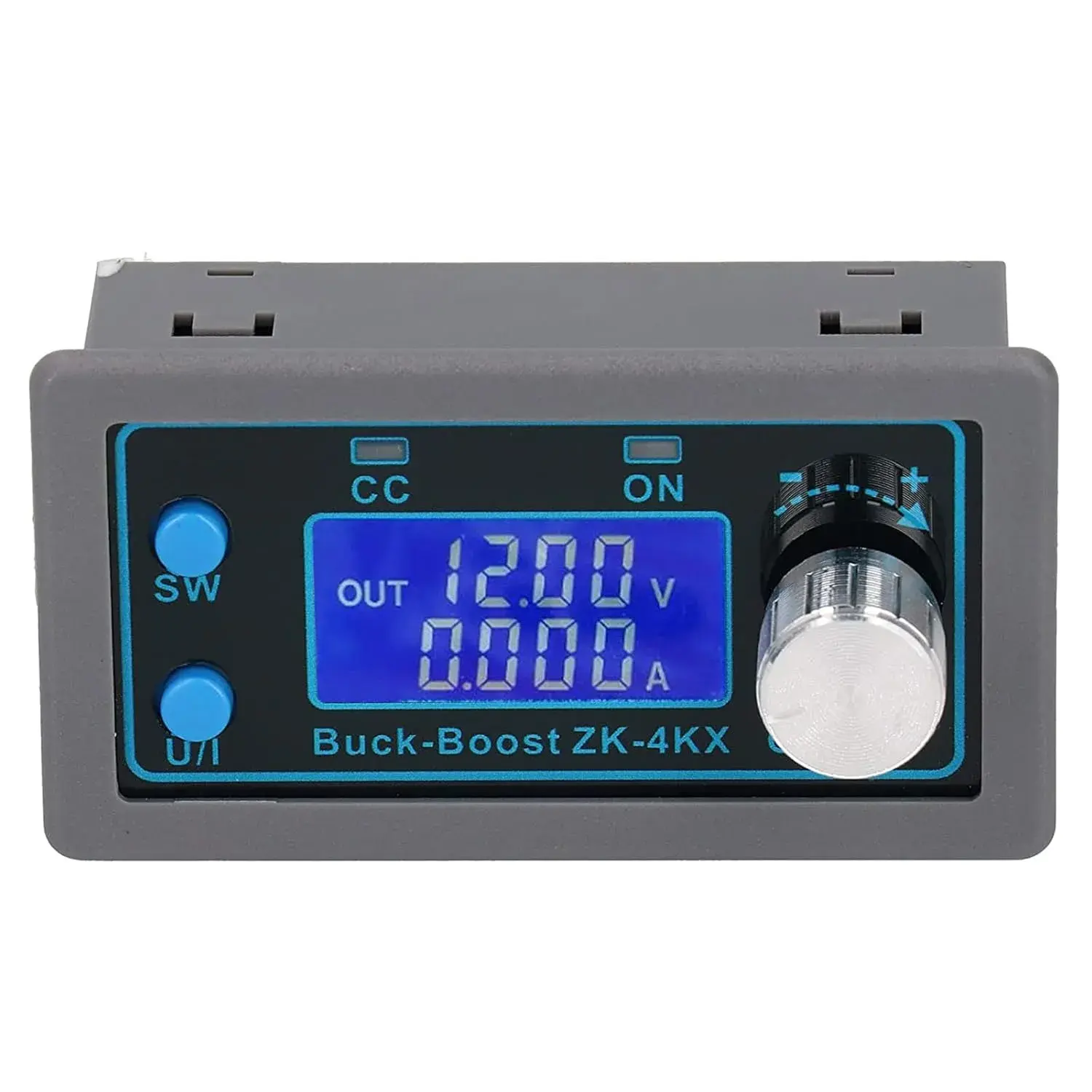

Большой ЖК-дисплей позволяет удобно отслеживать текущие параметры работы устройства, такие как входное и выходное напряжение, ток и мощность. Защита от обратной полярности и наличие нескольких механизмов защиты делают его безопасным в использовании. Утолщенные радиаторы способствуют эффективному рассеиванию тепла, что увеличивает срок службы устройства.
Защита от перегрузки с индикацией.
- на дисплее отображается входное/выходное напряжение, выходной ток, выходная мощность
- защита от короткого замыкания выхода
- регулируемый предел по выходному току
Универсальный контроллер импульсного блока питания постоянного напряжения модели ZK-4KX позволяет без лишних усилий собрать готовый высокоэффективный и достаточно универсальный радиолюбительский лабораторный блок питания с регулируемым напряжением от 0.5 до 30 вольт и максимальным током на выходе 3A (3A~4A с доп.охлаждением).
Инструкция по работе:
1. Подключите устройство к источнику питания DC.
2. Настройте регулятор напряжения на нужный уровень.
3. Подсоедините выходные контакты к тестируемой схеме или устройству.
4. Убедитесь в правильности подключения перед подачей питания.
5. При необходимости используйте анти-реверсивные соединения для защиты от коротких замыканий.
Важно следить за тем, чтобы параметры нагрузки не превышали установленные пределы блока питания.
Общая суммарная мощность контроллера не должна превышать 35 ватт (при активном охлаждении предельный непродолжительный максимум до 50 ватт).
