Параметры
Тип батарейки: A23
Питание (min 6V, max 14V): 12V
Ток потребления в активном режиме: 20тА
Ток потребления в ждущем режиме: 7mA
Ток потребления в режиме сна: 0.6иА
Переход в режим сна в активном режиме: 5мин
Переход в режим сна в режиме ожидания: 10мин
Возможна работа от 5.9V до 4.7V, но с нестабильной чувствительностью (не рекомендуется)
Прибор нужно прикладывать рабочими зонами, две белые точки на корпусе, вдоль ротора, и вести его по кругу для выявления КЗ витка. Рабочее расстояние от раб. зон до магнитопровода 2мм-5мм. Основной принцип
исследования: рабочие зоны прибора должны быть перпендикулярны магнито-
проводящим пластинам.

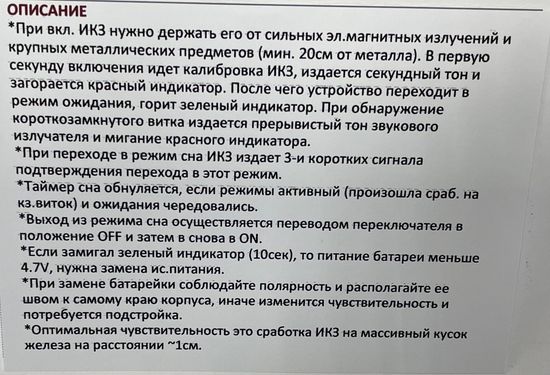

ОПИСАНИЕ
- При вкл. ИКЗ нужно держать его от сильных эл. магнитных излучений и крупных металлических предметов (мин. 20см от металла). В первую секунду включения идет калибровка ИК3, издается секундный тон и загорается красный индикатор. После чего устройство переходит в режим ожидания, горит зеленый индикатор. При обнаружение короткозамкнутого витка издается прерывистый тон звукового излучателя и мигание красного индикатора.
- При переходе в режим сна ИКЗ издает 3-и коротких сигнала подтверждения перехода в этот режим.
- Таймер сна обнуляется, если режимы активный (произошла сраб. на кз.виток) и ожидания чередовались.
- Выход из режима сна осуществляется переводом переключателя в положение OFF и затем в снова в ON.
- Если замигал зеленый индикатор (10сек), то питание батареи меньше
- 4.7V, нужна замена ис.питания.

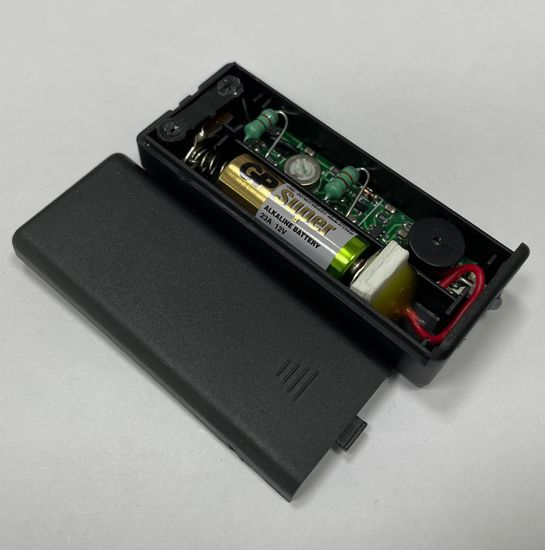

- При замене батарейки соблюдайте полярность и располагайте ее швом к самому краю корпуса, иначе изменится чувствительность и потребуется подстройка.
- Оптимальная чувствительность это сработка ИК3 на массивный кусок железа на расстоянии 1см
